ゴム・レジン磁石

Rubber / Resin

ゴム・レジン磁石

ゴム・レジン磁石

ゴム・レジン磁石は普通の磁石では製造不可能な形状、即ちシート状、紐状、立方体状、球状等の複雑な形でも容易にでき、衝撃などによる破損もなく、任意の寸法に簡単に打抜き、切断が出来ます。

磁石

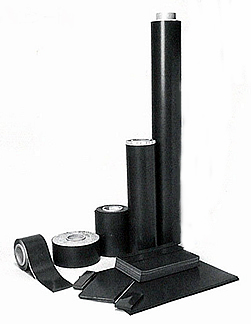

等方性マグネットシート（T）

厚み(t) 巾(W) 長さ(L)
0.4 520 20
0.6 520 20
1,020 10
0.8 100 10
520 10
1,020 10
1.0 100 10
520 10
1,020 10
1.2 100 10
520 10
1.6 100 10
520 10
2.0 100 10
520 10
3.0 100 10
520 5
520 1,000mm

異方性マグネットシート（E）

ゴム・レジン磁石
厚み(t) 巾(W) 長さ(L)
0.4 520 20
0.6 520 20
0.6 520 10
0.8 520 10
1.0 520 10
1.2 520 10
1.5 520 10
2.0 520 10
3.0 520 5
520 1,000mm

異方性マグネットシート（RMS-21）

高いエネルギー積を持った板状のマグネットシートで減磁の心配がありません。可撓性、耐衝撃性に優れ締め付け等ができ、使用最高温度120℃まで可能です。また耐油性に優れているニトリルゴムを使用し、一般加工機械での加工に最適な高度弾性で設計されているため、抜き・切削・切断等の加工は容易に精度よくできます。

厚み(t) 巾(W) 長さ(L)
0.8 250 500
1.0 250 500
1.5 250 500
2.0 250 500
3.0 250 500
4.0 250 500
5.0 250 500

<新製品> NdFeB系ネオラバーシート磁石

■規格サイズ

品番 厚み(t) 巾(W) 長さ(L) 表面磁束密度mT 吸着力gf/cm2
H-10W
1.0
200
440
130以上
200以上
H-20W
2.0
200
440
150以上
250以上

■規格サイズ

　・残留磁束密度Br：549～561(mT)
　・保磁力HcB：332～337(kA/m)
　・固有保力HcJ：＞650(kA/m)
　・最大エネルギー積(BH)max：45～47(kJ/m3)

NdFeB系ネオラバーシート磁石

■製品特性

特性／品名 H-10W H-20W
耐熱温度範囲 ≦100℃ ≦100℃
屈曲性(JIS) ◎ ◎
引張強度(Mpa) 2.7 2.3
伸び率(%) 30 30
強さ（ショアA） 80 80
表面発錆試験ﾟ1 ◎ ◎
耐油性　防錆油 ○ ○
ﾟ2機械切削油 ○ ○
スピンドルオイル △ △

◎＝良好　○＝可　△＝一部問題有り　×＝不可
ﾟ1＝湿潤テスト（60℃×95％×50Hr・端面部以外　ﾟ2浸漬テスト(20℃×24Hr)

NdFeB系ネオラバーシート磁石

ゴム・レジン押し出し磁石

ゴム・レジン磁石
厚み(t) 巾(W) 長さ(L)
2.0 10 1,000mm
10 50
19 1,000mm
19 40
3.0 8 100
9 100
15 1,000mm
15 30
29 1,000mm
29 30
4.0 8 1,000mm
8 100
19 1,000mm
19 30
25 1,000mm
25 25
5.0 15 1,000mm
15 15

等方性・異方性マグネットシート粘着剤付（タッキー）

等方性・異方性マグネットシート

■等糊付MG

厚み(t) 巾(W) 長さ(L)
0.4 520 20
0.6 520 20
0.8 100 10
520 10
1.0 100 10
520 10
1.2 100 10
520 10
1.6 100 10
520 10
2.0 100 10
520 10

■異糊付MG

厚み(t) 巾(W) 長さ(L)
0.4 520 20
0.6 520 20
0.8 520 10
1.0 520 10
1.2 520 10
1.5 520 10
2.0 520 10

マグネットカラーシート（7色）

ゴム・レジン磁石
厚み(t) 巾(W) 長さ(L)
0.8 100 300
0.8 200 300
0.8 500 600
0.8 1,020 1,000
0.8 1,020 10M
0.6 1,020 10M
0.5 1,020 20M
0.5 510 10M

※0.6はS型白のみ
※艶消しS型、艶有りD型

白赤青黄緑橙黒

マグネットカラーシート超極薄型

マグネカラーシート
